電腦電源，是一個很重要的電腦配件，也是很容易被人忽略的。如果不知道如何選擇，可以看一些重要的指標。比如質保，十年質保肯定比7年或者5年質保的要好一些。比如電容，全日系的肯定比普通的要好一些。比如最近入手的一款電源，艾湃電競GTI-850M，就是一款十年質保、80PLUS金牌認證，日系主電容+全日系固態電容+平面變壓器的電腦電源新品。為了讓大家更好的了解這款電源，今天就來做個拆解，讓大家一看究竟。

這款艾湃電競的GTI-850M電源，黑色的盒子，外面有產品的外觀圖。盒子上還標明產品獲得了80PLUS金牌認證。支持PCIe 5.1和ATX 3.1。盒子上的英文是80PLUS金牌認證全模組電源。

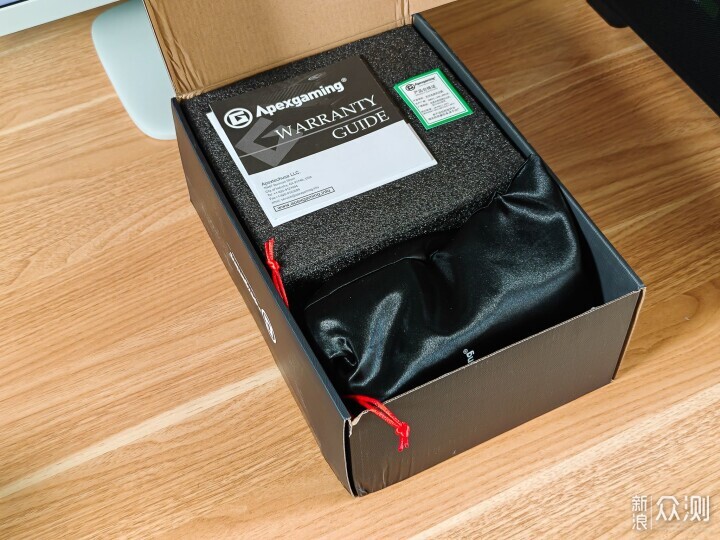

打開盒子，電源有泡沫包裹，還有一個線材袋子，有紅色的扎口線，分外醒目。

紙質材料若干。

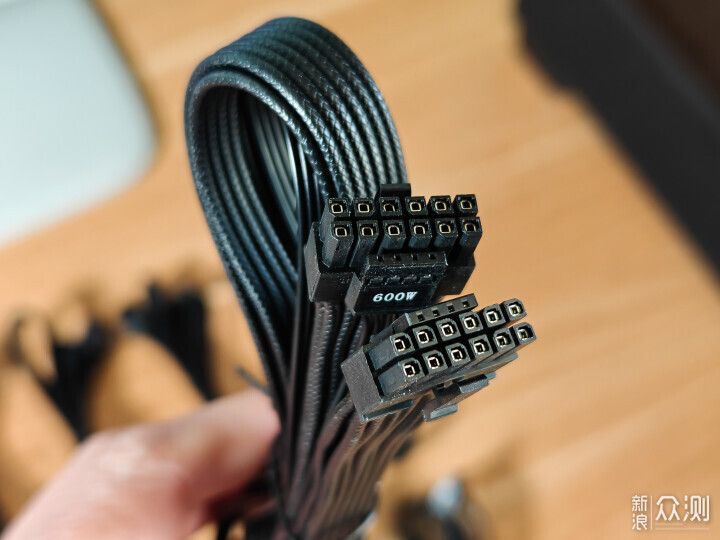

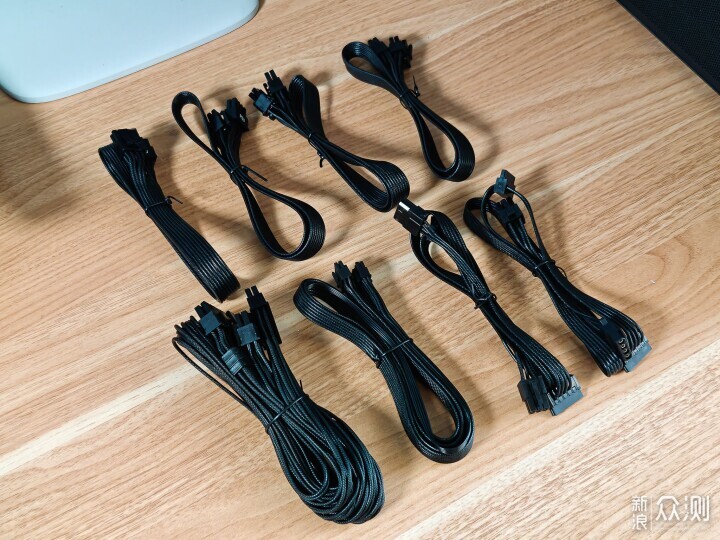

線材，有主板供電線，CPU供電線2根，PCIe 6+2顯卡供電線2根，PCIe 12V-2x6顯卡供電線一根，SATA/大4PIN供電線2根。

線材均采用了壓紋線材，彎曲方便安裝。

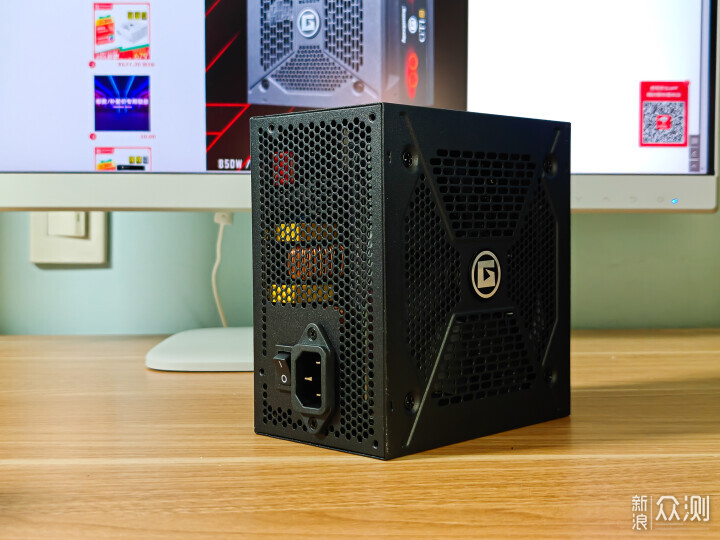

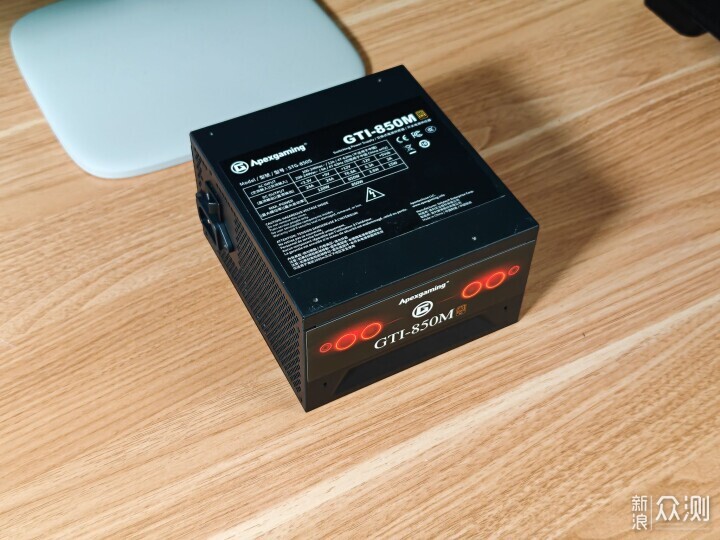

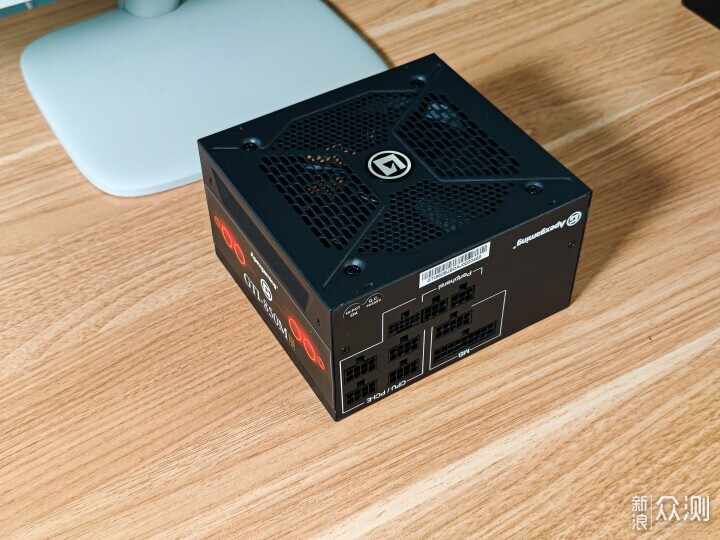

來看看電源，全身黑色，150x140mm，比起標準的150x150mm要小一些。 可以看見貼紙上的指標數字，其中最大功率850W，12V最大功率也是850W，輸出強勁。而5V和3.5V輸出是120W。

電源輸入端口邊上有一個開關，這款電源具有智能溫控自動啟停，當?shù)拓?fù)荷時會自動停轉，減少噪音。

這是款全模組電源，我們看后面的模組接口，具有主板電源接口、四個CPU/PCIE接口，2個SATA/大4pin供電接口，一個12-2x6顯卡供電接口。頂部的風扇有不同樣子的通風口設計，中間是廠商的徽記。

下面我們就來拆解這款電源，注意拆解后十年保修就失效了，大家不要拆哦。

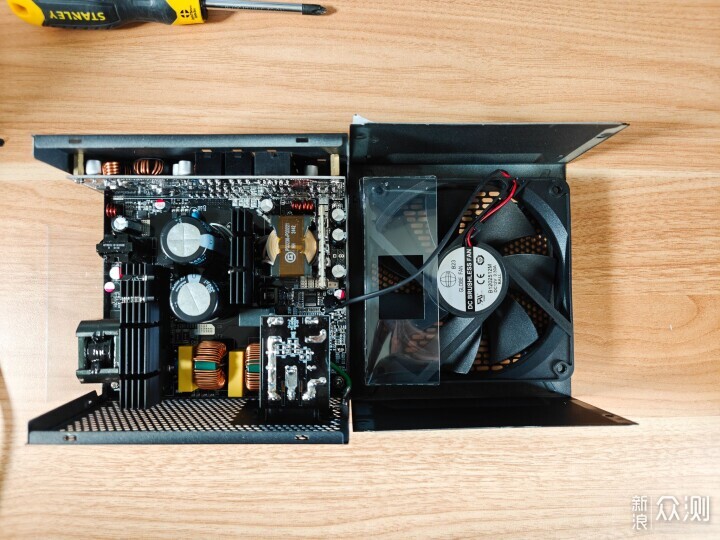

拆開之后，第一個感覺就是電源內部非常規整，做工不錯，印象良好。這款電源是采用了LLC諧振線路架構，主動PFC+半橋LLC，12V是同步整流，3.3V和5V是DC-DC。

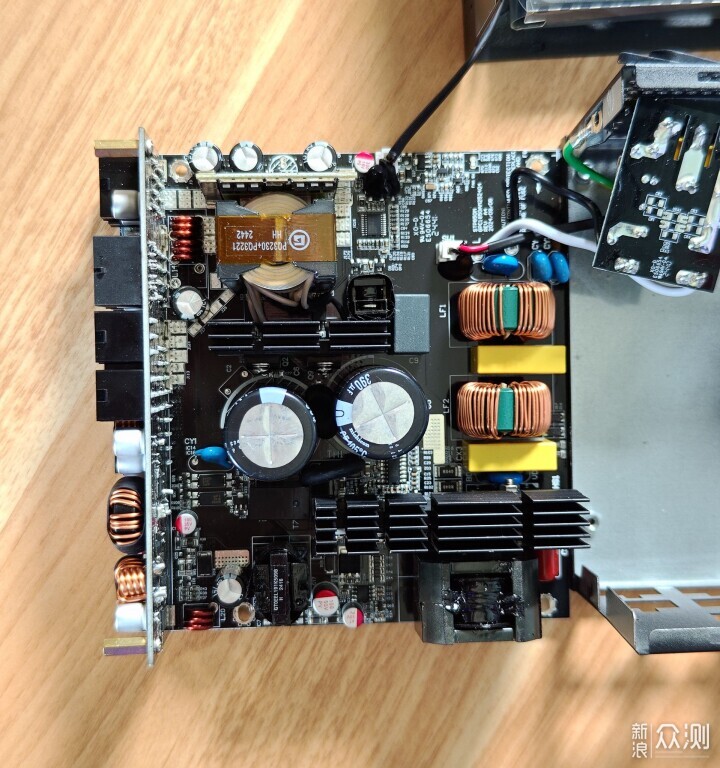

將板子從外殼中取出來看得更加清晰，整體布置干凈整潔。

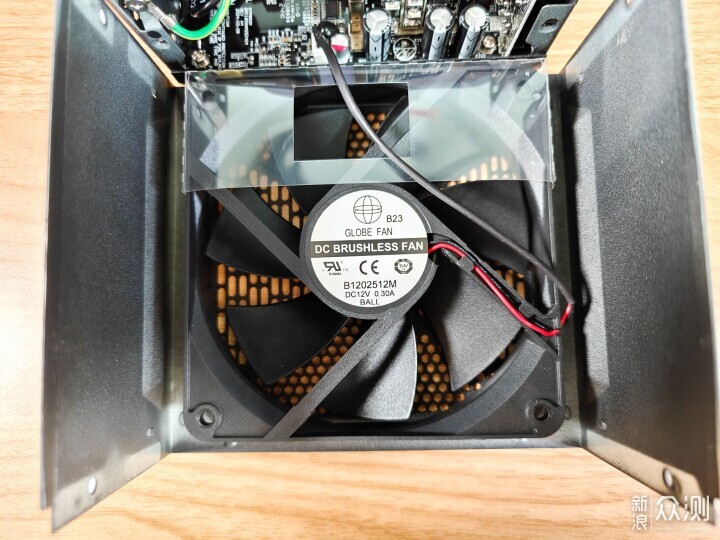

我們看這個風扇，是GLOBE FAN臺灣欣冠的雙滾珠軸承風扇，120mm直徑七片扇葉,12V0.3A。風扇的一側有透明塑料片中間有開口，這是為了改善氣流增加風壓。

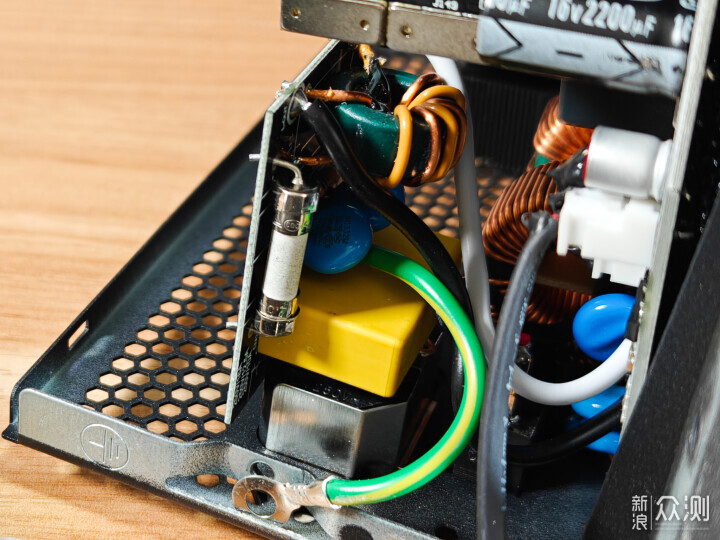

電源的一級EMI部分在一塊豎立的小板上面，可看到有一個X電容，2個Y電容，一個保險管，一個共模電感，里面看不清楚的位置還有一個放電電阻。

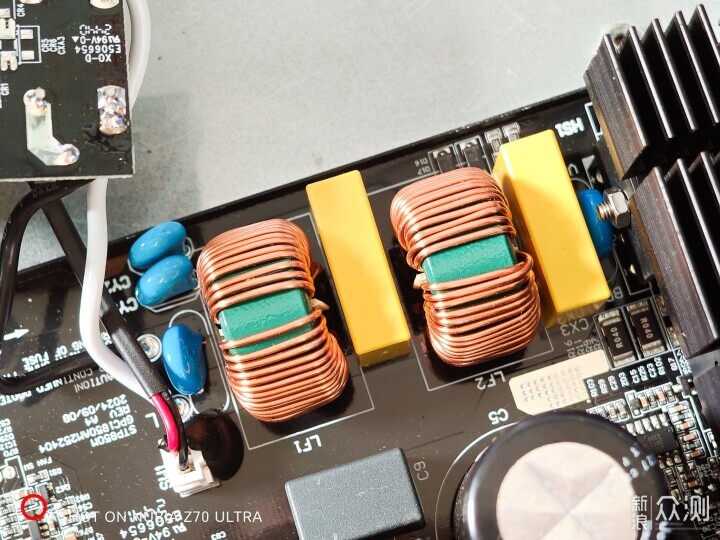

二級EMI部分，有2個大的共模電感，2個X電容，2個藍色的Y電容，左側一個MOV防雷擊壓敏電阻，右側還有一個壓敏電阻，兩級的EMI電路齊全。

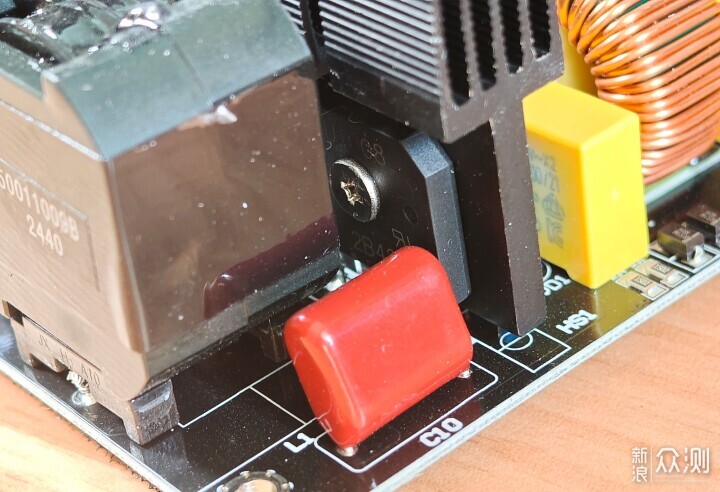

整流橋的部分，采用了2顆1008的整流橋并聯，10A800V，分別位于散熱片的兩側。紅色的是薄膜電容，左側的是半封閉式PFC電感。

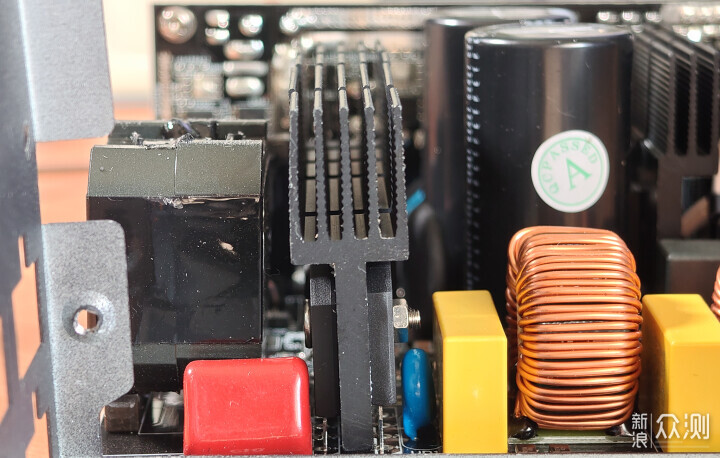

這個角度可以更清楚的看見兩顆整流橋。

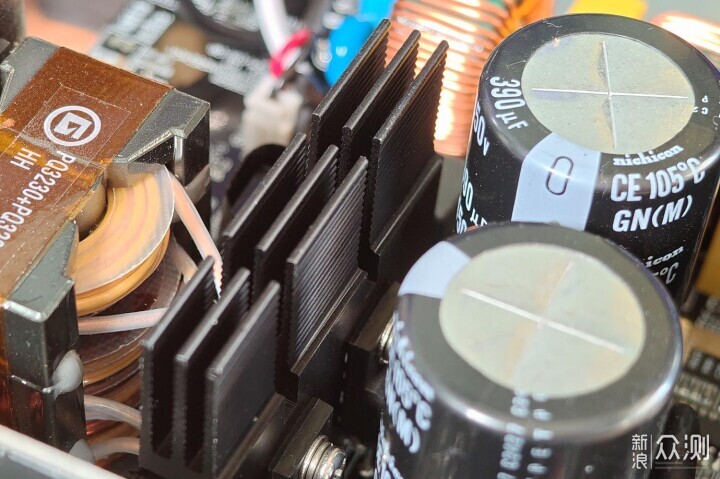

這里是2顆主電容，尼吉康的450V 390μf，足夠使用。

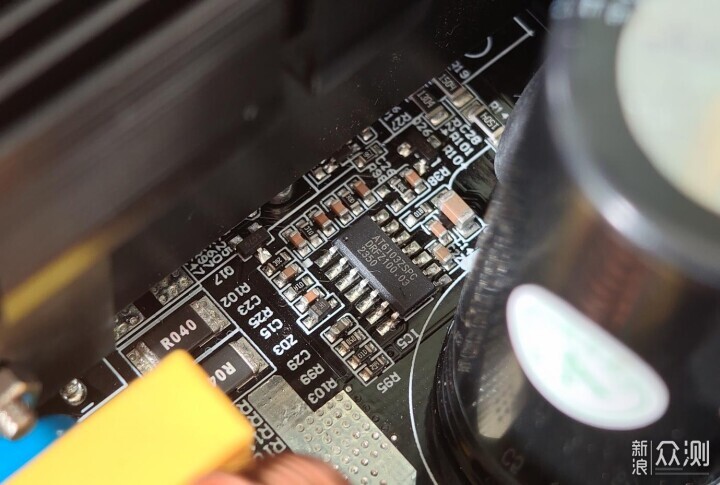

PFC的控制芯片AT6103ZSPC。

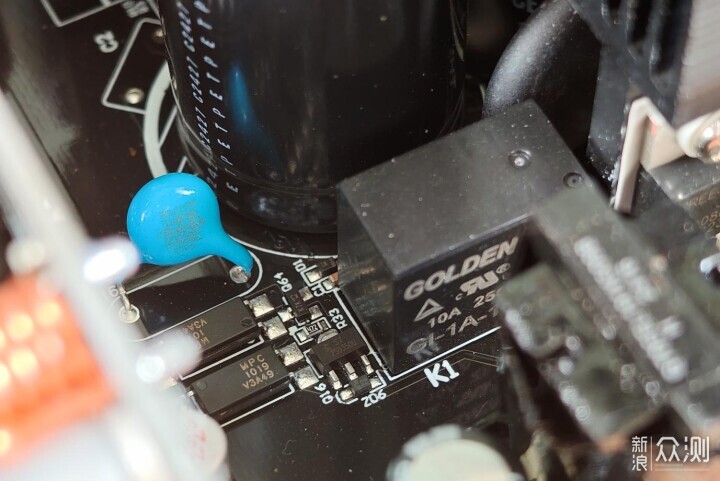

電容邊上有個熱敏電阻和提升效率的繼電器。

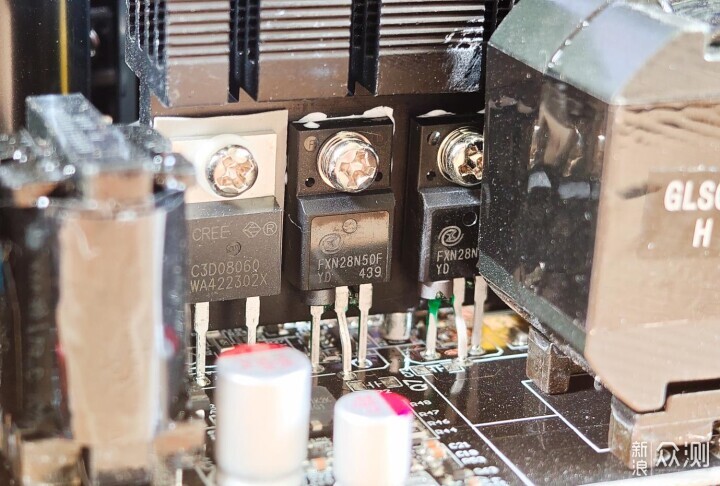

同一個散熱片上還有2個開關管和2個二極管。pfc開關管是深圳嘉芯威的FXN28N50F，500V28A，pfc二極管是美國科瑞的，600伏特8A的。

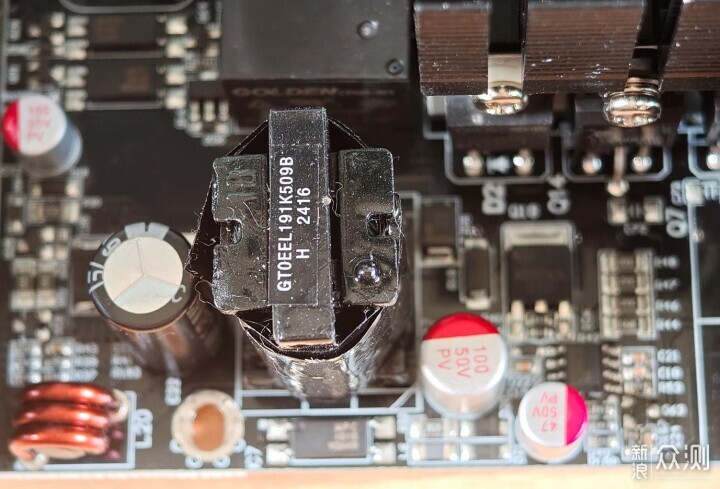

邊上是待機電路，這個黑色的是待機變壓器。

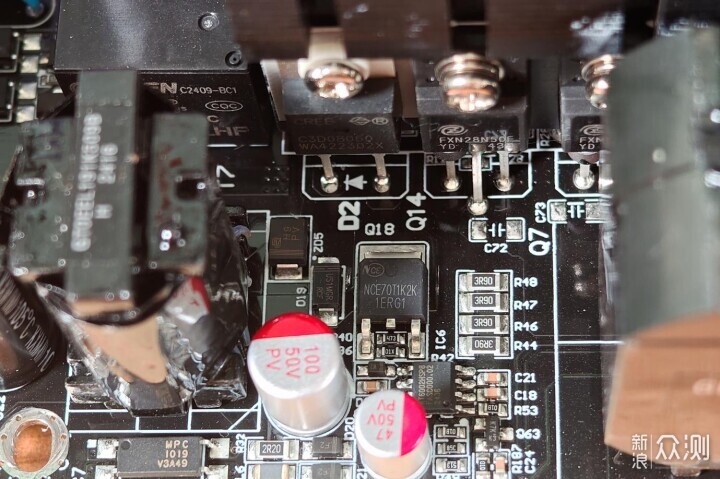

下面有個貼片三極管NCE70T1K2K，邊上8腳的芯片是待機電路控制芯片AT6002。

半橋LLC的2顆開關管，用的也是深圳嘉芯威的FXN28N50F，在另外一個散熱片上。

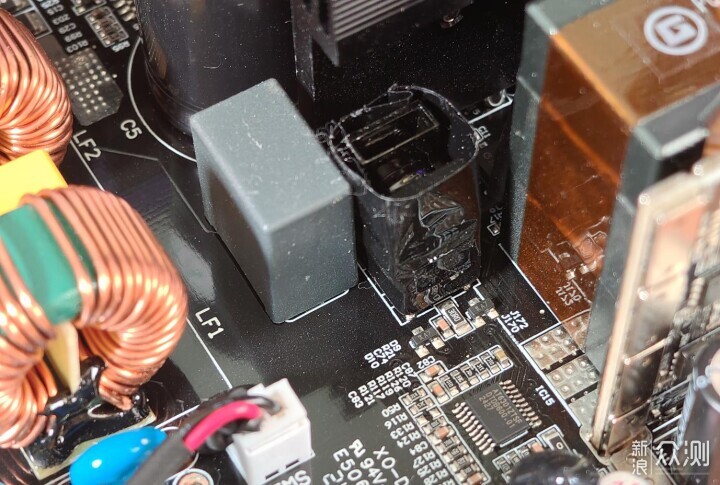

下面有諧振電容和LLC電流互感器，邊上是控制芯片AT6301ZTSF，負責半橋LLC和12V同步整流。

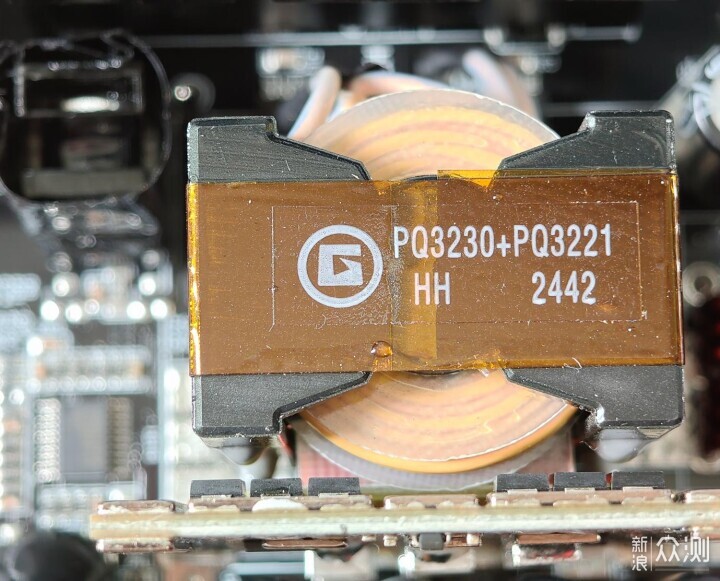

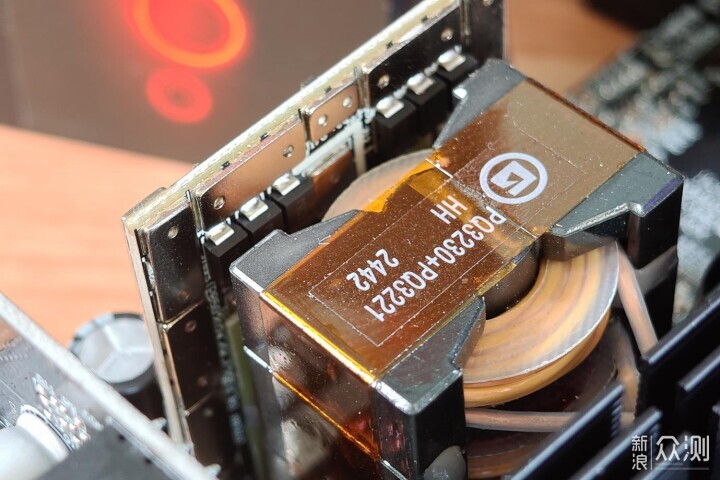

這個是平面變壓器，體積小，空間小，具有更好的散熱和可靠性。雙層是PQ3230+PQ3221。

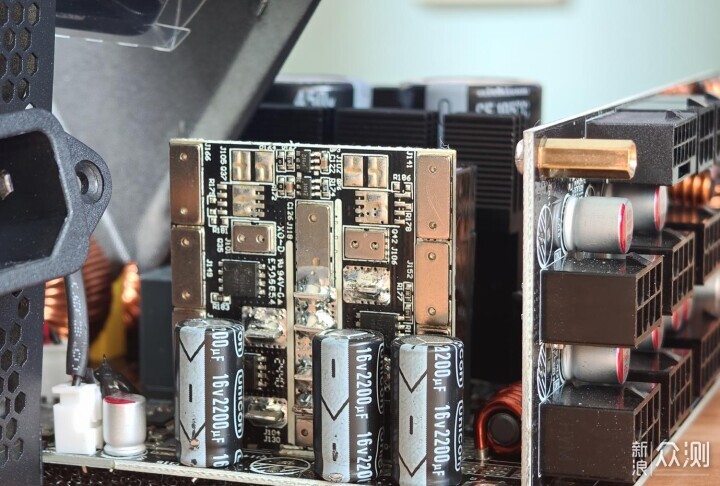

同步整流部分是一塊豎立小板 緊挨著變壓器。四顆MOS管型號是6590A，萬代高規格40V300A。下方是3顆優尼康的電解電容，變壓器邊上還有一顆，一共是四顆。

小板的后面還有6個并聯的快恢復二極管。

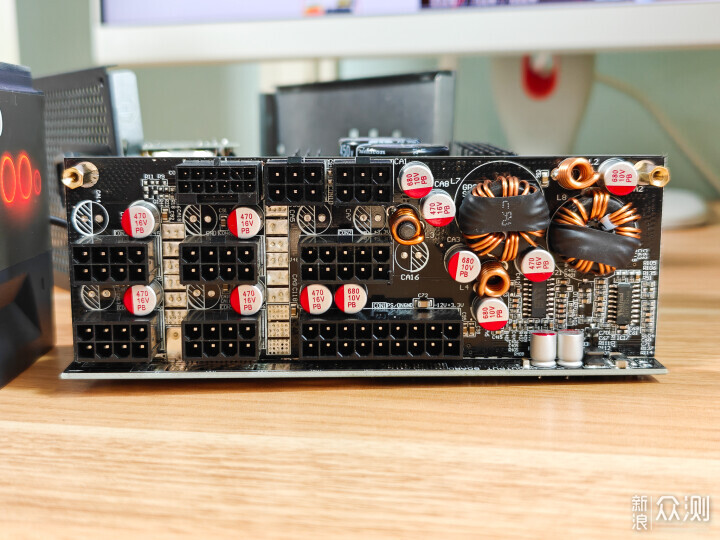

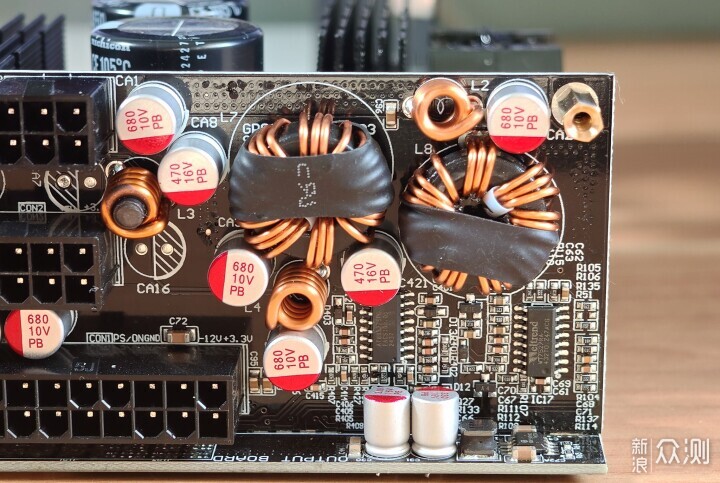

DC-DC部分，做在了模組板上。上面有兩顆電感，一堆優尼康的固態電容，分別是16V470μf和10V680μf的。降壓控制器是虹原的AT885275PD，電源保護是偉詮的WT7527RA，均為臺系大品牌。

輸出端部分也有多顆的濾波固態電容，均為優尼康的。

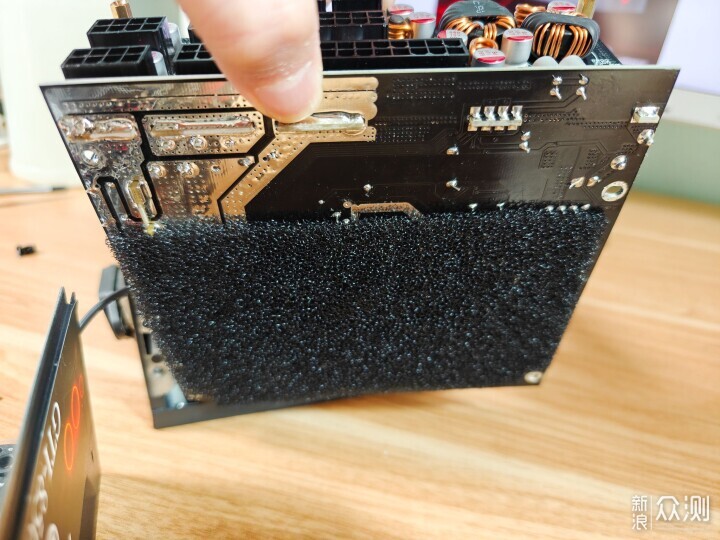

電源底部，沒有器件，非常干凈整潔，并且有泡沫防護。

總的來說，通過拆解，這款電源的確如同宣傳的那樣，全日系電容。采用平面變壓器，比普通變壓器要好。同時看到做工不錯，設計很好，電源整潔干凈，給人的感覺很不錯。80PLUS金牌認證，這款電源價格非常具有競爭力，加上十年質保，支持PCIe5和ATX3.1，值得選擇。
